精密沖壓件模具導柱損傷

來源：禾聚查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-02-23 11:02:00【大中小】

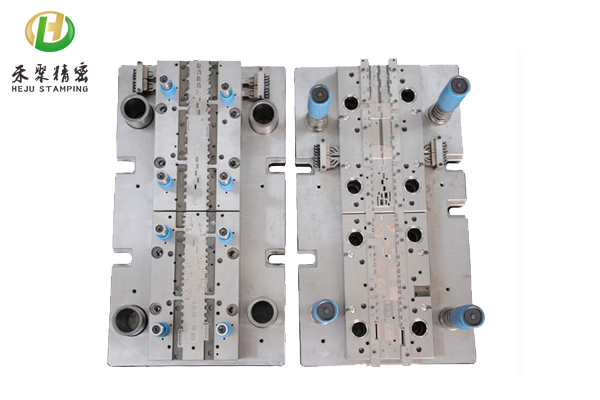

導柱在精密沖壓件模具中主要起導向作用,以保證型芯和型腔的成型面在任何情況下互不相碰,不能以導柱作為受力件或定位件用。

精密沖壓件模具定模產生巨大的側向偏移力:
(1).塑件壁厚要求不均勻時,料流通過厚壁處速率大,在此處產生較大的壓力
(2).塑件側面不對稱,如階梯形分型面的模具相對的兩側面所受的反壓力不相等

解決以上問題在精密沖壓件模具分型面上增設高強度的定位鍵四面各一個,最簡便有效的是采用圓柱鍵。導柱孔與分模面的垂直度至關重要.在加工時是采用動,定模對準位置夾緊后,在鏜床上一次鏜完,這樣可保證動,定模孔的同心度,并使垂直度誤差最小。此外,精密沖壓件模具導柱及導套的熱處理硬度務必達到設計要求。
